Epilog Fusion Edge シリーズ

Epilog Fusion Edge

Fusion Edge

ミドルクラスのニューモデル。クラスを超えた性能と機能を装備。Fusion Pro譲りの滑らかで美しい切断面と高速高精度の彫刻が可能。

    【Fusion Edge 12】


  • ワークエリア 610×305mm/収納高さ178mm
  • レーザー出力 CO2レーザー  30,40,50,60W/ファイバーレーザー 30W(すべて選択式)
  • IRISTMカメラポジションシステム(シングルCCDオーバーヘッドカメラ)により加工エリア内の材料をパソコン画面へ表示。
    画面上で加工位置を設定可能に。
  • 最大3048mm/sec.の彫刻スピードで加工効率をUP

  • 【Fusion Edge 24】


  • ワークエリア 610×610mm/収納高さ254mm
  • レーザー出力 CO2レーザー  30,40,50,60,80W
  • IRISTMカメラポジションシステム(ダブルCCDオーバーヘッドカメラ)により加工エリア内の材料をパソコン画面へ表示。
    画面上で加工位置を設定可能に。
  • Fusion Edge24はスタンド標準装備

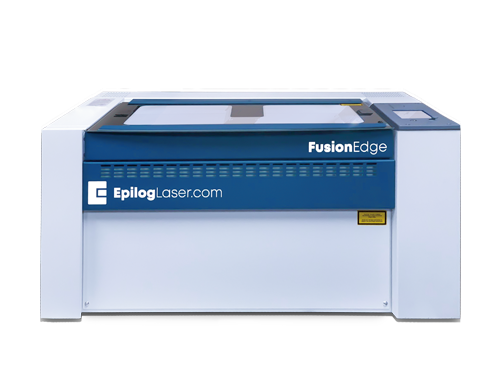

Epilog Fusion Edge 12

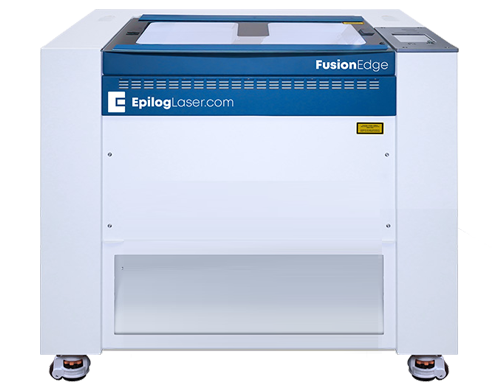

Epilog Fusion Edge 24
加工範囲 610x305mm 610x610mm
最大収容高さ 178mm 254mm
搭載加工出力 CO2/30W,40W,50W,60W Fiber/30W
(CO2/Fiber選択式)
CO2/30W,40W,50W,60W,80W
レーザー発振器 アルミ製ウェーブガイド方式 炭酸ガスレーザー(10.62㎛波長)
ソリッドステートパルス Yb励起ファイバーレーザー(空冷式)
アルミ製ウェーブガイド方式 炭酸ガスレーザー(10.62㎛波長)
内蔵メモリ容量 1GB
加工モード ラスターモード/ベクターモード/ラスター・ベクターモード
モーションコントロール 高速DCブラシレスサーボモーター(X軸)
デュアルステッピングモーター(Y軸)
X軸モーションベアリング ステンレス製ネバーウェアーベアリング
駆動ベルト ケブラー繊維内蔵ウレタン駆動ベルト
Y軸駆動解像度 任意段階可変75~1200dpi
スピード/パワーコントロール コンピューター又は、パネル操作による0.01~100%可変
PC接続インターフェース 10Base-T Ethernet、USB接続、ワイヤレス接続/Windows7/8/10に対応
本体外形寸法(WxDxH) 1003x673x457mm 1055x834x967mm
本体重量 63㎏ 102㎏
電源 単相120~240V Max15A 50/60Hz 単相120~240V Max20A 50/60Hz
排気接続口径 外寸4インチ(102mm)径x1
レーザー安全基準 米FDA規格Class2R JIS Class1 準拠
標準装備 ソフトウェアスイート、エアーアシスト、高速DCサーボモーター、 ネバーウェアベアリング、セーフガード、ラディアンス高解像度光学システム、 スーパーサイレント冷却ファン、ウェーブガイドレーザー発振器、 イージーアクセスフロントドア、ワーク内LED照明、 ベクターハニカムテーブル、電動昇降テーブル、オートフォーカス、 レッドドットポインター
IRISTMカメラポジションシステム シングルCCDオーバーヘッドカメラ ダブルCCDオーバーヘッドカメラ
