レーザー切断加工システム「HG-FARLEY」

ホーム > HGTECH > 製品情報

モーションシステム、レーザー発振器やソフトウェアのバランスのとれた設計により、滑らかで高品質な切断加工を実現。
また、従来高額であったファイバーレーザー加工機のコストを抑えることで、価格を上回る品質を実現しています。

大型

GF0606
GF0606/1010
スモールタイプレーザーカッティングシステム

HG-FARLEYで最もコンパクトなファイバーレーザー切断システム。
GF0606はカバーを標準で装備しオペレーターの安全を確保します。
薄板の精密加工に適した小出力から厚板加工が可能な高出力までレーザー発振器を選択可能で加工内容に合わせたシステムの構築が可能です。
コストパフォーマンスにも優れ、小ロットの生産・研究開発にも最適なシステムです。

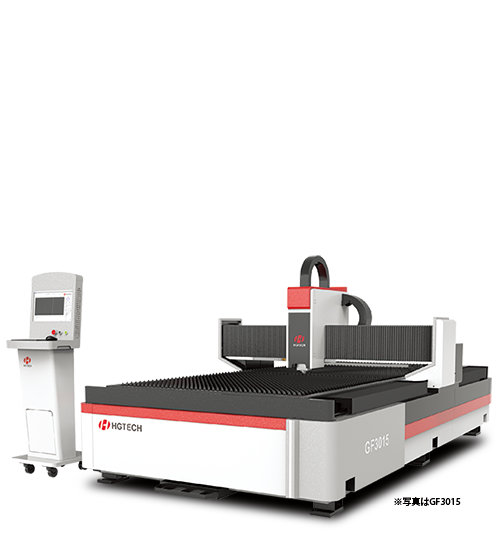

GF3015
GF3015/4022/6025
フルスペックレーザーカッティングシステム

最大で加工エリア6000x2500mm、3000Wのレーザー発振器を搭載可能なHG-FARLEYの標準モデル。
長時間の稼働にも耐えうる強靭なフレームと、高いコストパフォーマンスのRaycus社のファイバーレーザー発振器で生産現場の作業効率を大幅にアップ。
オプションで防護カバーやパレットチェンジャーを装備することも可能で、更なる作業性と安全性の向上を実現できます。

HG-FARLEYレーザー仕様比較表

用途に合わせて選択可能なレーザー発振器や出力、ワークエリアなどフレキシブルな対応も可能になっています。

GF0606/1010 GF3015/4022/6025
GF0606 GF1010 GF3015 GF4022 GF6025
加工エリア 600x600mm 1000x1000mm 3000x1500mm 4000x2200mm 6000x2500mm
レーザ―出力(選択) IPG社:500/700/1000/1500W Raycus社:500/750/1000/1500W 1000/1500/2000/3000W
レーザー波長 1064nm 1064nm
レーザー発振器メーカー IPG社/Raycus社 Raycus社
CNCシステム Cypcut Cypcut
サーボモーター Delta社 Fuji Electric社 Yasukawa社
XYモーション ボールスクリュー ラック&ピニオン ラック&ピニオン
ヘッドシステム WSX社 Raytools社 Raytools社
ディスプレイ 17inch 19inch
最高動作速度 40m/min 100m/min 100m/min
最大加速度 1G 1G
位置精度 ±0.05mm/m ±0.05mm/m
繰返し加工精度 ±0.03mm/m ±0.03mm/m
本体外形寸法(WxDxH) 1700x1654x1977mm 2232x1805x1600mm 4250x2430x1800mm 5555x3050x1800mm 7850x3050x1800mm
本体重量 1500Kg 2200㎏ 4000kg 5000kg 6000kg
繰返し加工精度 3相200V 50/60Hz 3相200V 50/60Hz

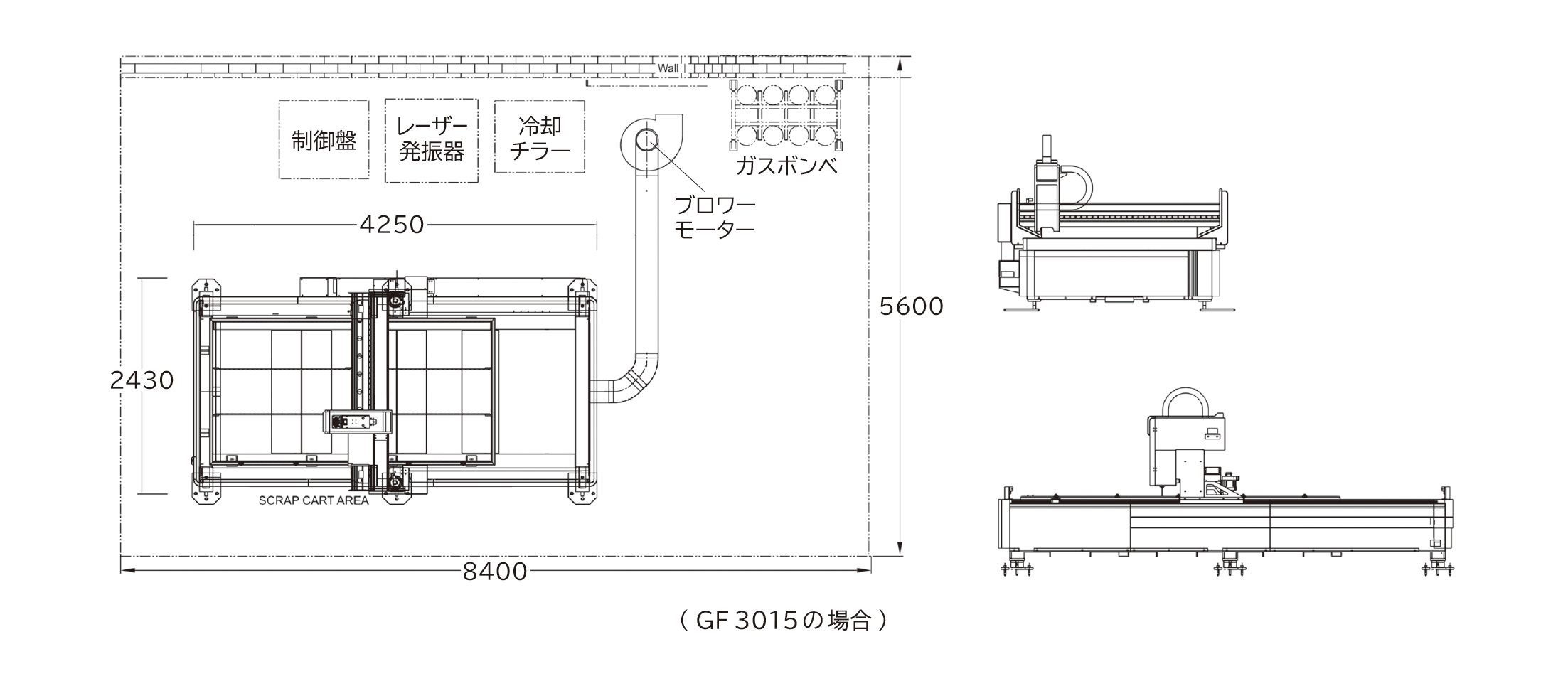

システムレイアウト例

Layout

出力別切断厚チャート

Chart

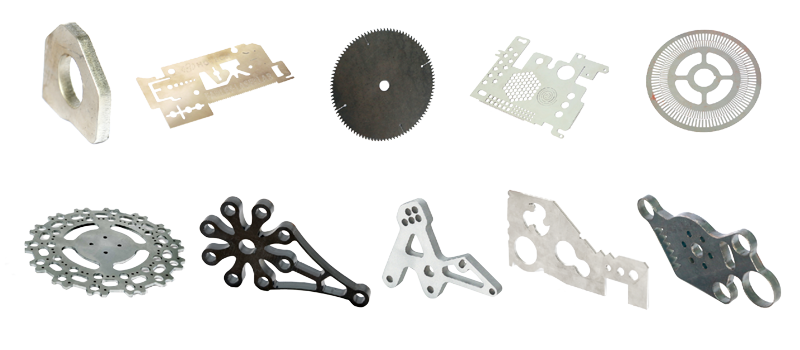

カッティングサンプル

Samples
