Epilog Fusion Maker シリーズ

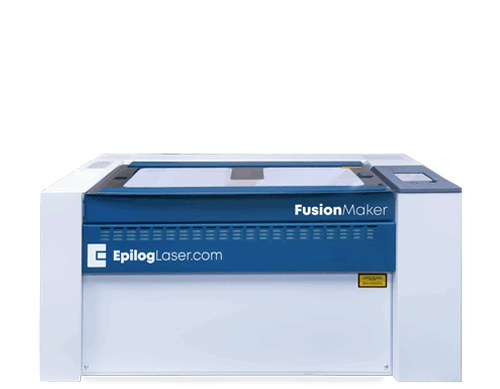

Epilog Fusion Maker 12

ワークエリア　610×305mm／収納高さ178mm
レーザー出力　CO2／30W, 40W
IRISTMカメラポジションシステム（シングルCCDオーバーヘッドカメラ）により加工エリア内の材料をパソコン画面へ表示。
画面上で加工位置を設定可能に。
最大1524mm／sec.の彫刻スピードで加工効率をUP

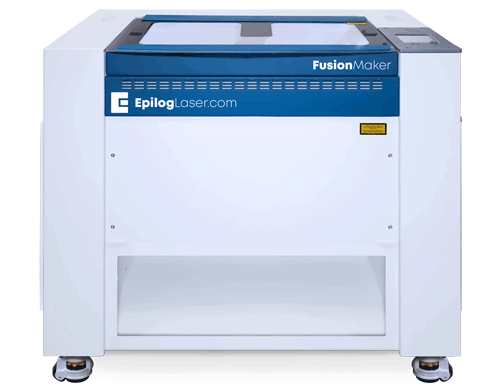

Epilog Fusion Maker 24

ワークエリア　610×610mm／収納高さ178mm
レーザー出力　CO2／40W
IRISTMカメラポジションシステム（ダブルCCDオーバーヘッドカメラ）により加工エリア内の材料をパソコン画面へ表示。
画面上で加工位置を設定可能に。

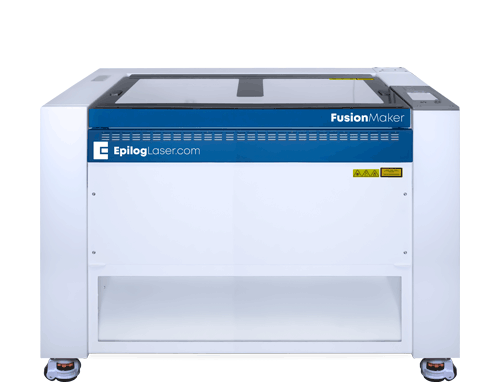

Epilog Fusion Maker 36

ワークエリア　914×610mm／収納高さ254mm
レーザー出力　CO2／40W, 50W
IRISTMカメラポジションシステム（ダブルCCDオーバーヘッドカメラ）により加工エリア内の材料をパソコン画面へ表示。
画面上で加工位置を設定可能に。

	Epilog Fusion Maker 12	Epilog Fusion Maker 24	Epilog Fusion Maker 36
加工範囲	610ｘ305mm	610ｘ610mm	915ｘ610mm
最大収容高さ	178mm		254mm
搭載加工出力	CO2／30W,40W	CO2／40W	CO2／40W,50W
レーザー発振器	アルミ製ウェーブガイド方式　炭酸ガスレーザー（10.62㎛波長）
内蔵メモリ容量	１GB
加工モード	ラスターモード／ベクターモード／ラスター・ベクターモード
モーションコントロール	ステッピングモーター（X軸）/デュアルステッピングモーター（Y軸）
X軸モーションベアリング	ステンレス製ネバーウェアーベアリング
駆動ベルト	ケブラー繊維内蔵ウレタン駆動ベルト
Y軸駆動解像度	任意段階可変75～1200dpi
スピード/パワーコントロール	コンピューター又は、パネル操作による0.01～100％可変
PC接続インターフェース	10Base-T Ethernet、USB接続、ワイヤレス接続/Windows7／8／10に対応
本体外形寸法（WｘDｘH)	1003ｘ673ｘ455mm	1055ｘ834ｘ967mm	1359ｘ834ｘ967mm
本体重量	63㎏	102㎏	117㎏
電源	単相120～240V　Max15A　50／60Hz
排気接続口径	外寸4インチ（102mm）径ｘ1
レーザー安全基準	米FDA規格 Class2R JIS Class1準拠
標準装備	レーザーダッシュボード（ソフトウェアスイート）、オートフォーカス、ネバーウェアベアリングウェーブガイドレーザー発振器、ジョブマネージャー、レッドドットポインター、セーフガード、ワーク内LED照明エアーアシスト、IRISTMカメラシステム（1CCD）、ラディアンス高解像度光学システム、ベクターハニカムテーブル
IRISTMカメラポジションシステム	シングルCCDオーバーヘッドカメラ	ダブルCCDオーバーヘッドカメラ
