大型レーザー加工機「LASER LIFE」CSH

大型レーザー加工機CSH

より高精度な加工を可能にしたハイエンドのオープンタイプ。
最大2500×1300mmのワークサイズで大判の材料にも対応。

LASER LIFE CSH
  • 400Wまで対応するレーザー出力で余裕のある加工が可能
  • XYモーションにボールスクリュー採用で高精度な加工が可能
  • レンズ交換及び清掃の容易なヘッドユニット設計
  • 排気効率の良い上部排気システム
  • レーザー光を極力カバーし、安全を確保
  • 加工位置設定に便利なレッドポインター装備
  • 高い操作性をもつ独立したスタンドタイプLCD
  • より高度な加工が可能なCAMソフトを用意
    (オプション)

CSHの特徴とオプション

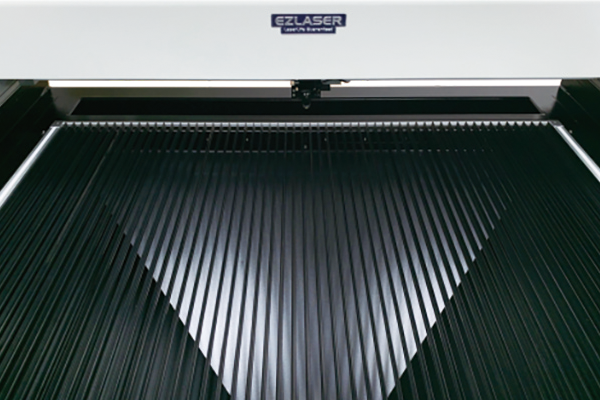

アルミスラットテーブル+ホッパードロワー
アルミスラットテーブル+ホッパードロワーでテーブル下部より効率的な排気を実現。

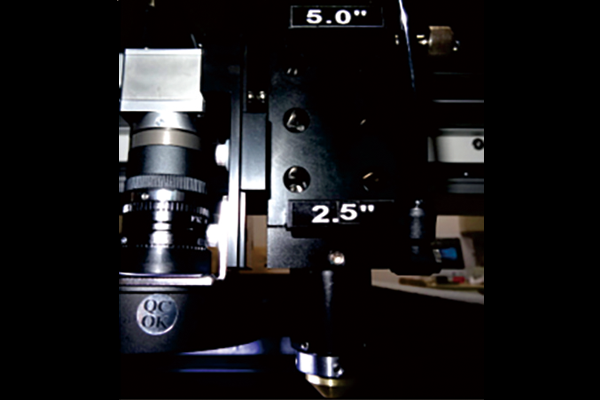

CCDカメラシステム
加工ポイントをCCDカメラシステムで認識し、位置精度の高い切断が可能(オプション)。

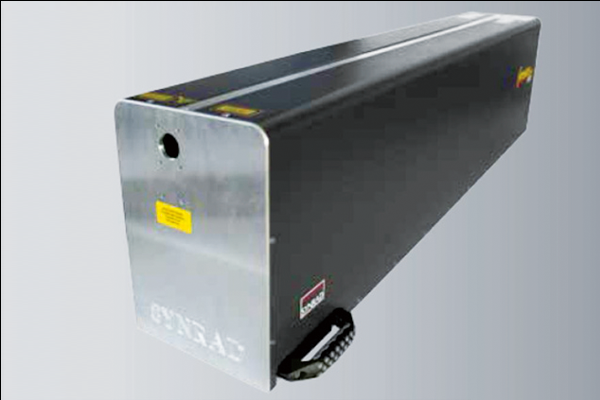

レーザー発振器
信頼性の高いアルミ筐体のSynrad社(アメリカ)製CO2レーザー発振器を搭載。

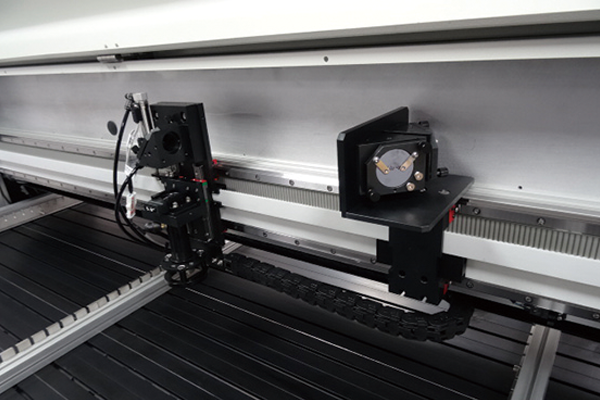

レーザービームディスタンス・ダンパーシステム
より高い加工品質やダイボードのカットに対応したレーザービームディスタンス・ダンパーシステム(オプション)。

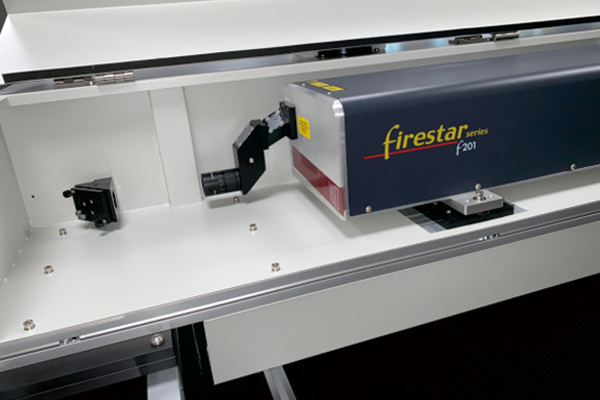

ビームエキスパンダー装着
ビームエキスパンダー装着により、広いワークエリア内でのビーム品質を均一化(オプション)。

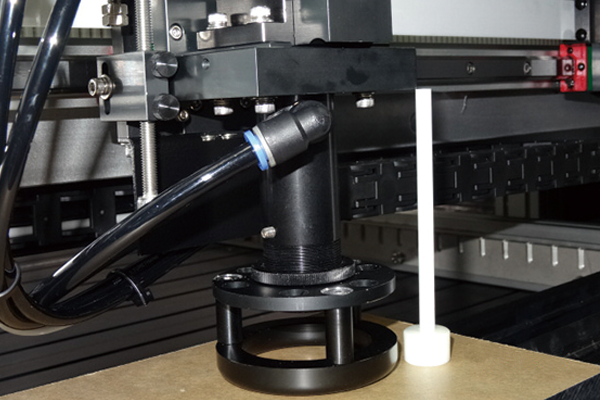

メカニカルタイプ・ヘッドトレースシステム
ダイボードのカットに対応したメカニカルタイプ・ヘッドトレースシステム(オプション)。
CSH-250130
モデル CSH-100150 CSH-250130
レーザー発振器 アルミシールドCO2レーザー発振器 波長10.6µm
定格出力(選択式) 100/150/200W 100/150/200/400W
冷却方式 水冷
加工エリア(W×D) 1000×1500mm 2500×1300mm
本体重量 800kg 1500kg
最大収納サイズ(W×D) 1600mm×無限(パススルー構造)
本体外形寸法(W×D×H) 2270×1520×1290mm 2270×2900×1290mm
モーションコントローラー CNC制御(G/Mコード)
加工モード ベクターのみ
PC接続インターフェース RS-232C(USB/RS-232C変換対応)
バッファーメモリー容量 2MB
標準フォーカスレンズ 2.5/5.0インチ
最大加工スピード 12m/min.
最大移動スピード 30m/min.
コントロールパネル LCDタッチパネル
加工テーブル 可変式アルミサポートバー
電源 単相200V 50/60Hz 25A(100/150W出力) 30A(200W出力) 単相200V 50/60Hz 25A(100/150W出力) 30A(200W出力)
三相200V 50/60Hz 40A(400W出力)
制御ソフト プリンタードライバー(標準)/専用CAMソフト(オプション)
