プロ用レーザー加工機
「Epilog Fusion Pro」

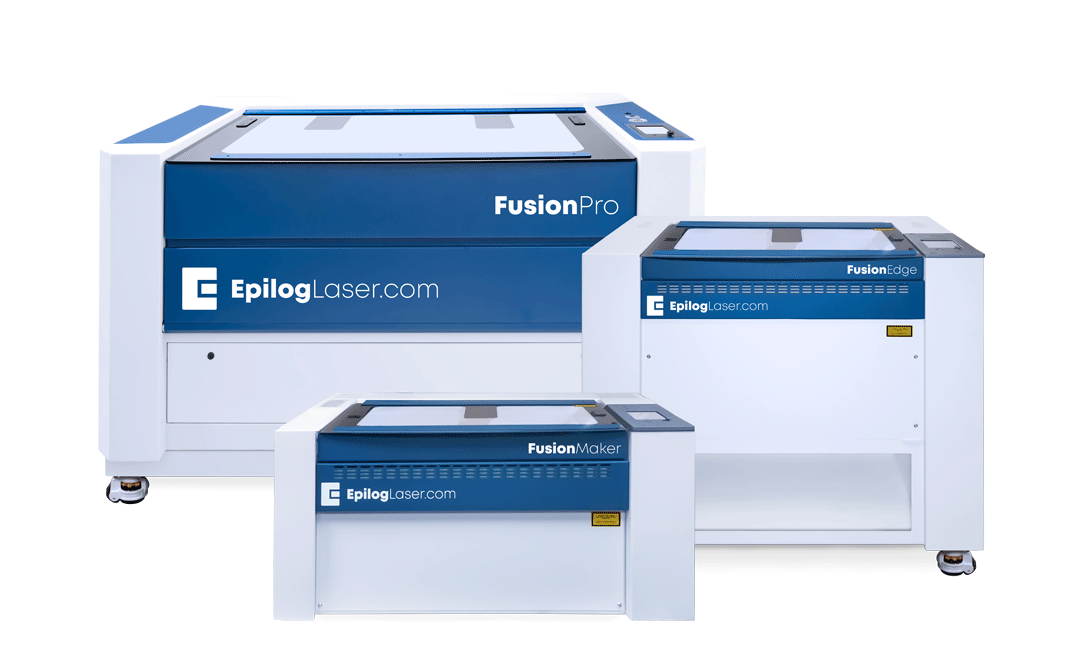

Epilog Fusion Pro
Epilog Fusion Proシリーズは、ハイスピードとクオリティの高い切断を可能にした最新のモーションコントロールシステムを装備しています。Epilog Laserの中でもハイスペックの機種になります。Epilog Fusion ProはCO2とファイバーレーザーを同時搭載することが可能です。
Epilog Fusion Proレーザーの特徴

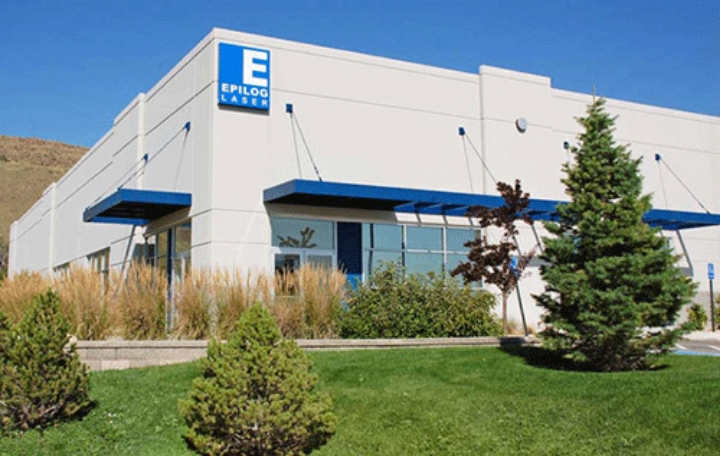

Made in USA
アメリカ・コロラド州の自社工場にて設計、生産をおこなっています。

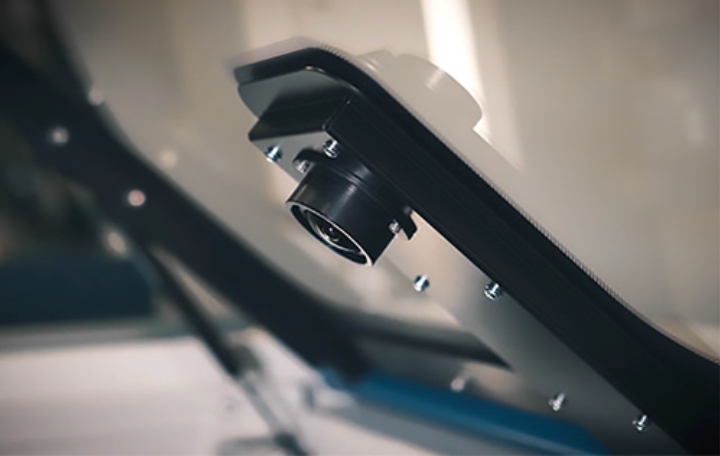

IRISTMカメラポジションシステム
（シングルCCD）
リアルタイムビュー
トップドアに搭載されたオーバーヘッドカメラを使用し、加工エリア内の材料をパソコン画面へ表示。表示された画面を基に加工位置を簡単に設定。少量加工や端材の利用時も効率的に作業が可能に。

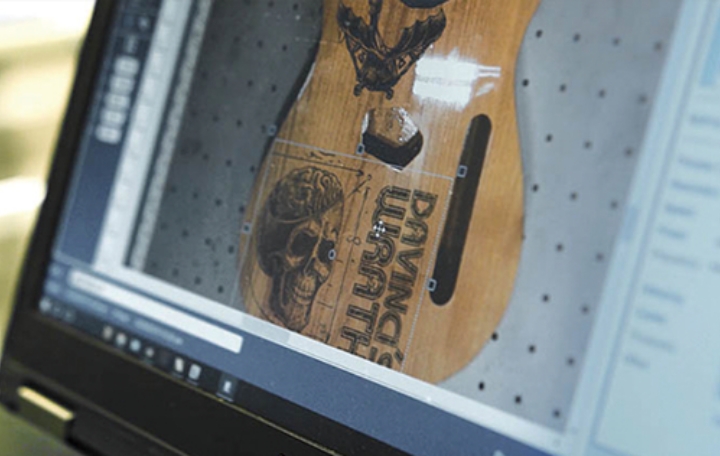

エピログソフトウェアスイート
プリンタードライバーのレーザーダッシュボードと、ジョブマネージャーを統合したソフトウェア。IRISTMカメラポジションシステムとの連携により、より使い易く、より詳細な設定が可能。

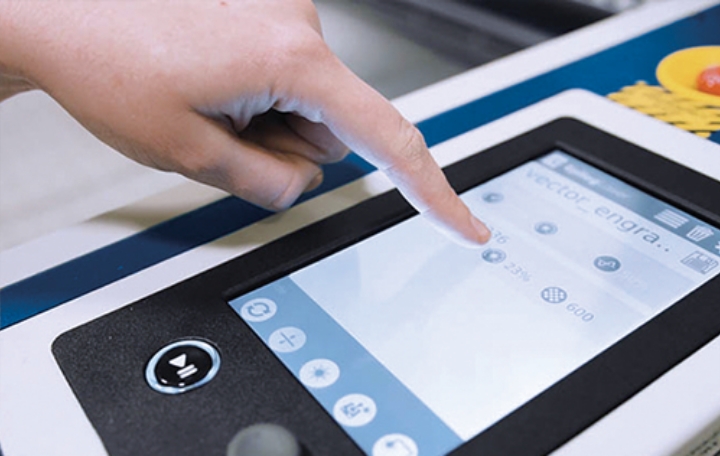

タッチスクリーンパネル
大型タッチスクリーンのパネル操作でジョブの選択や設定変更も素早く行えます。加工時間や予想加工時間の確認も判りやすく表示されます。

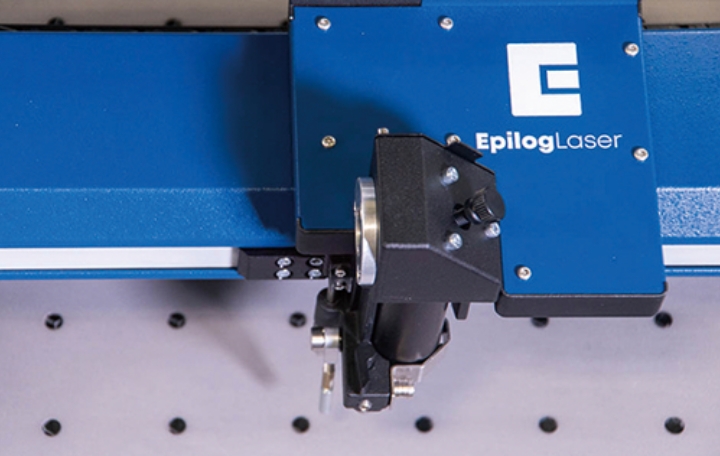

セーフガードTM
X軸及びY軸をモーション機構を加工時に出る埃などからガードし、長時間の使用に対しても安定的な運用が可能。ヘッド部分の光学部品もガードし、レンズなどの消耗を抑えます。

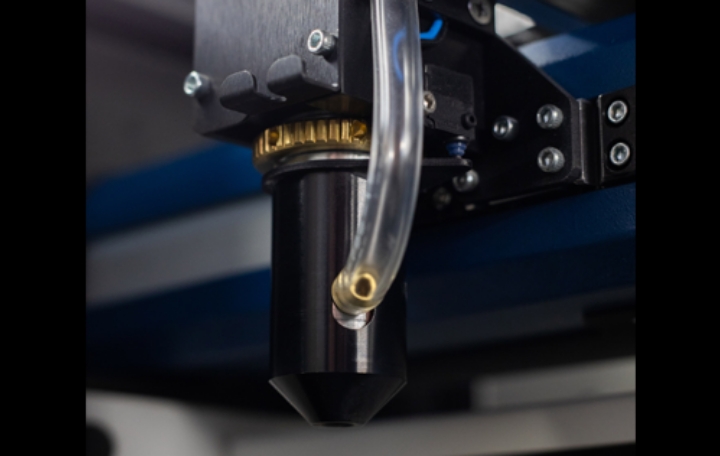

オートフォーカス内蔵コーンタイプ
エアーアシスト
コーンタイプエアーアシストにオートフォーカス機能を内蔵し、シンプルな構造でトラブルの軽減を実現。

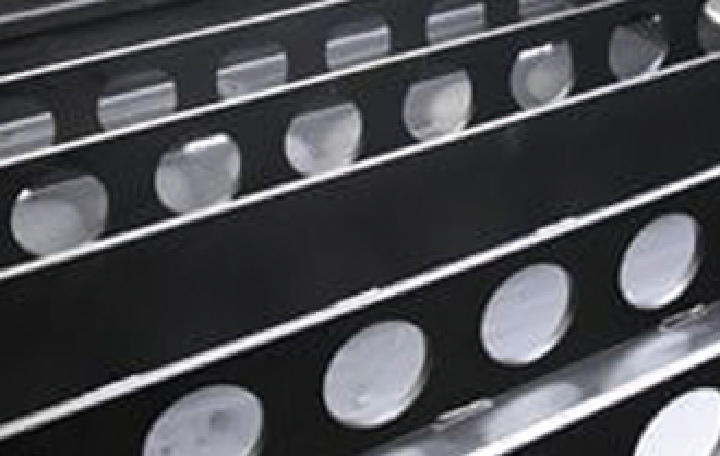

バキュームテーブル

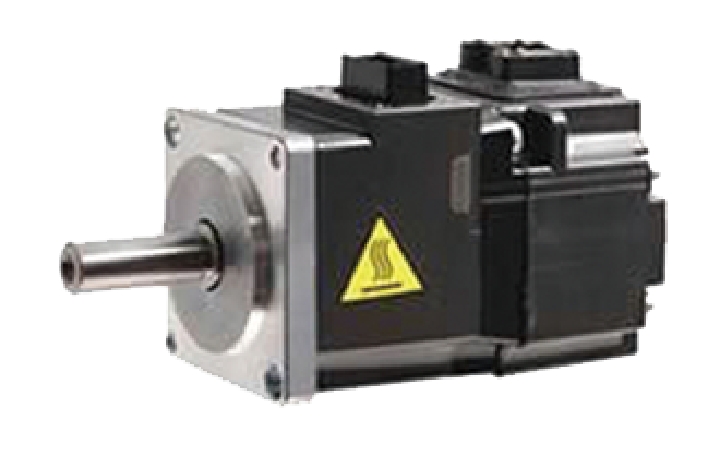

高速サーボモーター
セーフティーシステム
-
加工エリアは5種類 1320×635㎜～2032×3048㎜
-

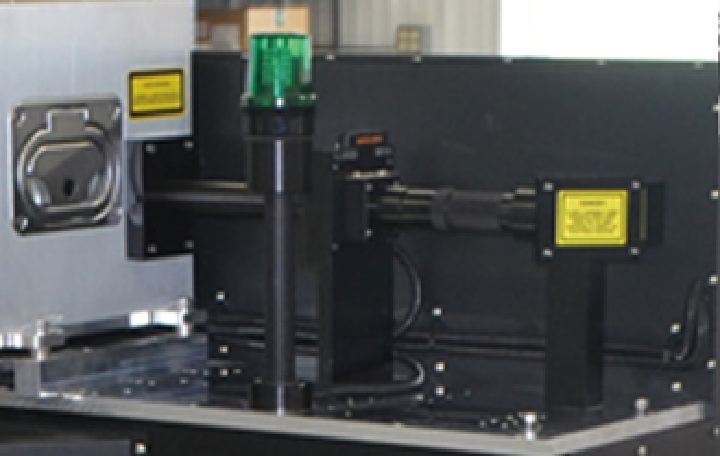

高性能 / 高品質なアメリカ製レーザー発振器を搭載
-
滑らかな曲線のカット、切断の高速化を実現
-
粉塵をワークテーブル下部より効率的に排出
-
高性能PCとモニターを本体に組み込み済み
-
レーザー光経路が露出しない設計、本体周囲に
非常停止ボタンを配置 -
高精度水冷チラーユニットを装備
-
高精度水冷チラーユニットを装備
製品情報
|
|
|
|
|---|---|---|---|
| 加工範囲 | 610ｘ610mm | 914ｘ610mm | 1219×914mm |
| 最大収容高さ | 228ｍｍ | 311mm | |
| 搭載加工出力 |
CO2／60W, 100W Fiber／30W, 50W （CO2／Fiberレーザー同時搭載時 CO2／60W +Fiber／30W, CO2／100W +Fiber／50W） |
CO2／60W, 80W, 100W, 200W Fiber／30W, 50W （CO2／Fiberレーザー同時搭載時 CO2／80W +Fiber／30W, CO2／100W +Fiber／50W） |
CO2／80W, 100W, 120W, 200W Fiber／50W （CO2／Fiberレーザー同時搭載時 CO2／100W or 120W +Fiber／50W） |
| レーザー発振器 |
アルミ製ウェーブガイド方式 炭酸ガスレーザー（10.62µm波長） ソリッド ステート パルス Yb励起ファイバー レーザー（空冷式） |
||
| 内蔵メモリ容量 | 1GB | ||
| 加工モード | ラスターモード／ベクターモード／ラスター・ベクターモード | ||
| モーションコントロール |
高速DCブラシレスサーボモーター（X軸） デュアルステッピングモーター（Y軸） |
高速DCブラシレスサーボモーター （X軸／Y軸） | |
| X軸モーションベアリング | ステンレス製ネバーウェアーベアリング | ||
| 駆動ベルト | ケブラー繊維内蔵ウレタン駆動ベルト | ||
| Y軸駆動解像度 | 任意段階可変75～1200dpi | ||
| スピード/パワーコントロール | コンピューター又は、パネル操作による0.01～100％可変 | ||
| PC接続インターフェース | 10Base-T Ethernet、USB接続、ワイヤレス接続/Windows7／8／10に対応 | ||
| 本体外形寸法（WｘDｘH) | 1055ｘ834ｘ1029mm | 1359ｘ834ｘ1029mm | 1794×1304×1086mm |
| 本体重量 | 108㎏ | 124㎏ | 295㎏ |
| 電源 | 単相120～240V Max15A 50／60Hz | 単相 240V MAX15A 50/60Hz | |
| 排気接続口径 | 外寸4インチ（102mm）径ｘ1 | 外寸4インチ（102mm）径×3 | |
| レーザー安全基準 | 米FDA規格 Class2R JIS Class1準拠 | ||
| 標準装備 |
ソフトウェアスイート、エアーアシスト、高速DCサーボモーター、ネバーウェアベアリング セーフガード、ラディアンス高解像度光学システム、スーパーサイレント冷却ファン ウェーブガイドレーザー発振器、イージーアクセスフロントドア、ワーク内LED照明 ベクターハニカムテーブル（FusionPro48はオプション）、電動昇降テーブル、オートフォーカス、レッドドットポインター |
||
| IRISTMカメラポジションシステム | ダブルCCDオーバーヘッドカメラ + レジストレーション | ||
