プロ用レーザー加工機
「Epilog Fusion Maker」

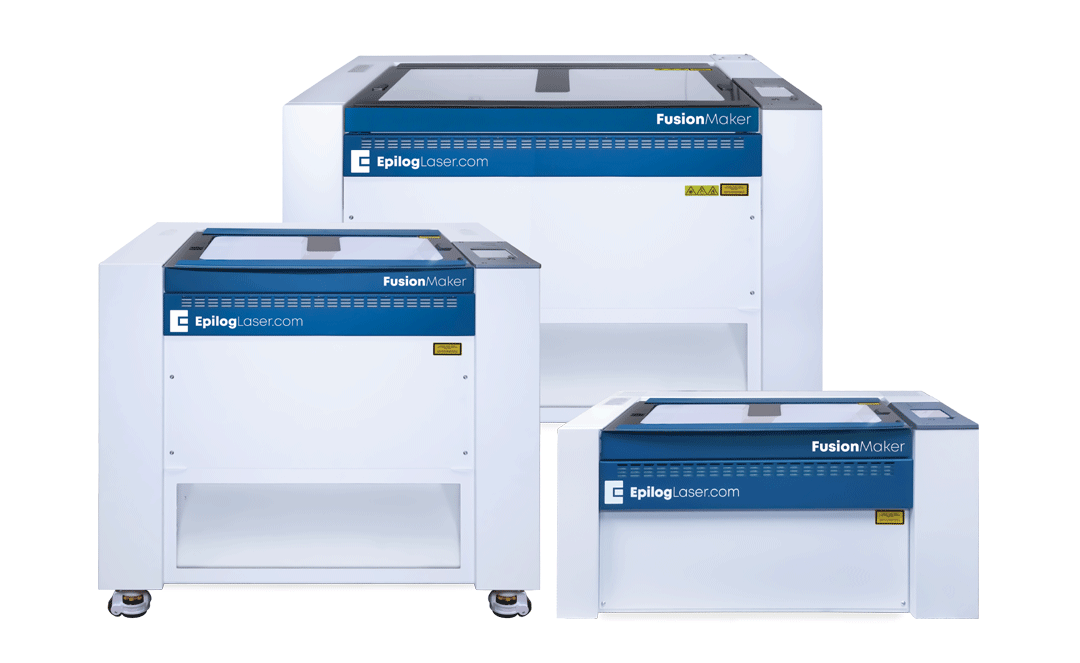

Epilog Fusion Maker
エピログエントリーモデルの新基準。 上位モデルの主要機能をそのままに、導入しやすいプライスを実現。 レーザー加工機が初めての方から２台目以降のサブ機用途まで対応可能。
Epilog Fusion Makerレーザーの特徴

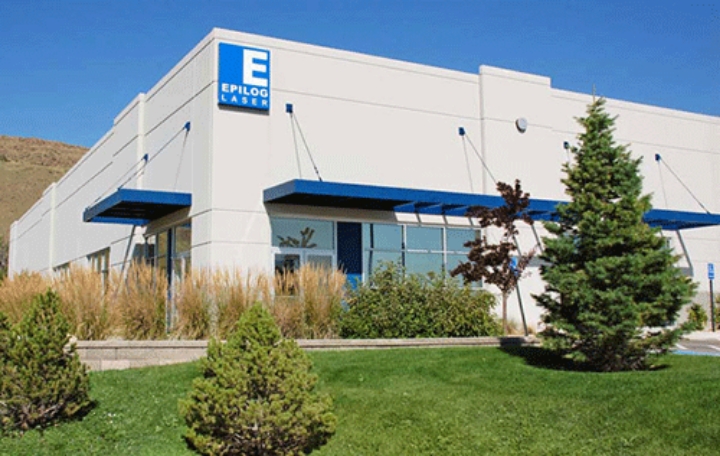

Made in USA
アメリカ・コロラド州の自社工場にて設計、生産をおこなっています。

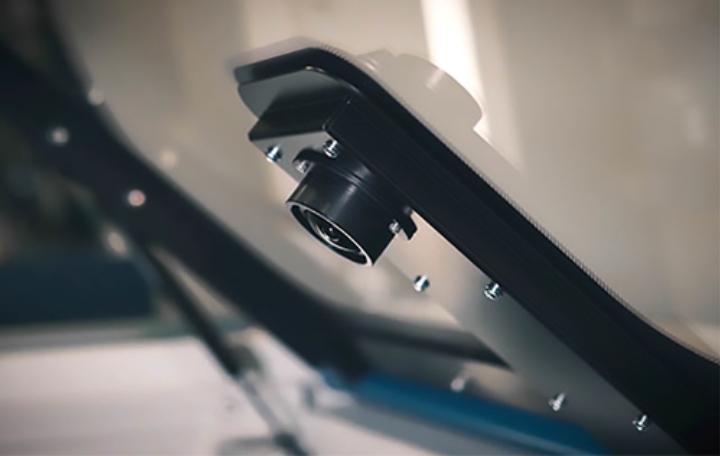

IRISTMカメラポジションシステム
（シングルCCD）

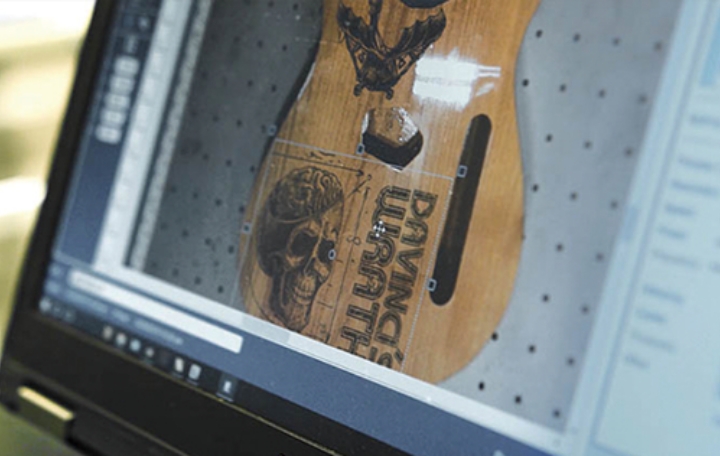

リアルタイムビュー
トップドアに搭載されたオーバーヘッドカメラを使用し、加工エリア内の材料をパソコン画面へ表示。表示された画面を基に加工位置を簡単に設定。少量加工や端材の利用時も効率的に作業が可能に。
エピログソフトウェアスイート
プリンタードライバーのレーザーダッシュボードと、ジョブマネージャーを統合したソフトウェア。IRISTMカメラポジションシステムとの連携により、より使い易く、より詳細な設定が可能。

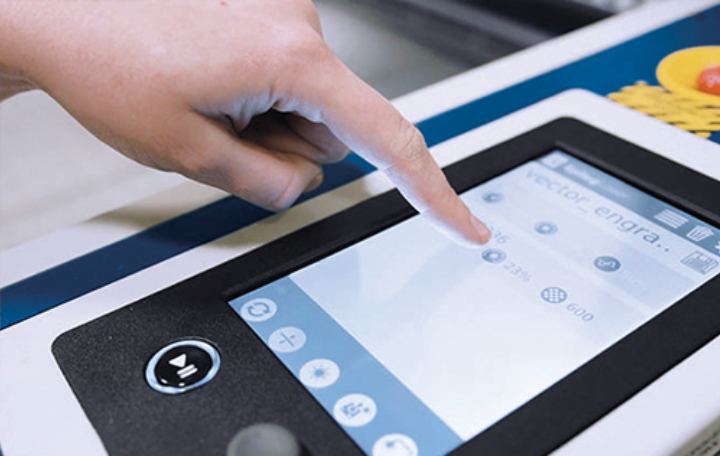

タッチスクリーンパネル
大型タッチスクリーンのパネル操作でジョブの選択や設定変更も素早く行えます。加工時間や予想加工時間の確認も判りやすく表示されます。

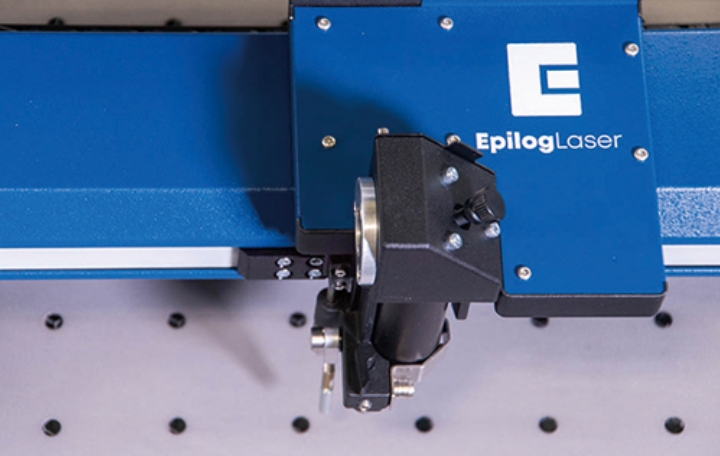

セーフガードTM
X軸及びY軸をモーション機構を加工時に出る埃などからガードし、長時間の使用に対しても安定的な運用が可能。ヘッド部分の光学部品もガードし、レンズなどの消耗を抑えます。

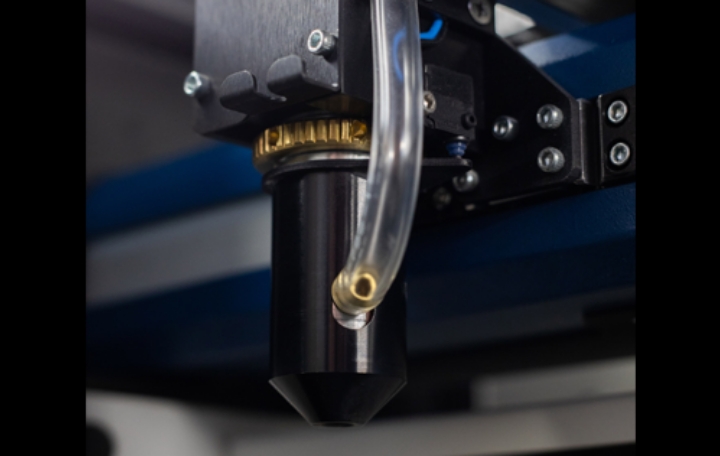

オートフォーカス内蔵コーンタイプ
エアーアシスト
コーンタイプエアーアシストにオートフォーカス機能を内蔵し、シンプルな構造でトラブルの軽減を実現。

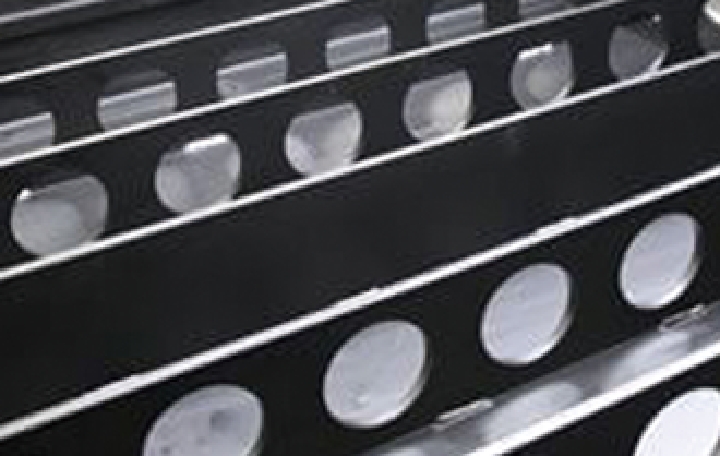

バキュームテーブル

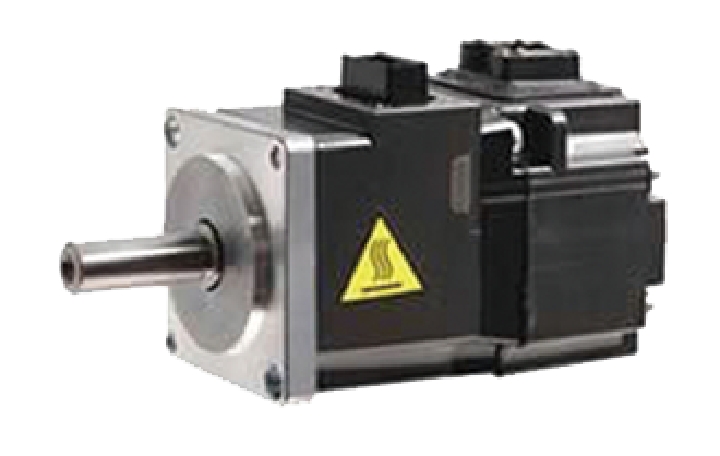

高速サーボモーター
セーフティーシステム
-
加工エリアは5種類 1320×635㎜～2032×3048㎜
-

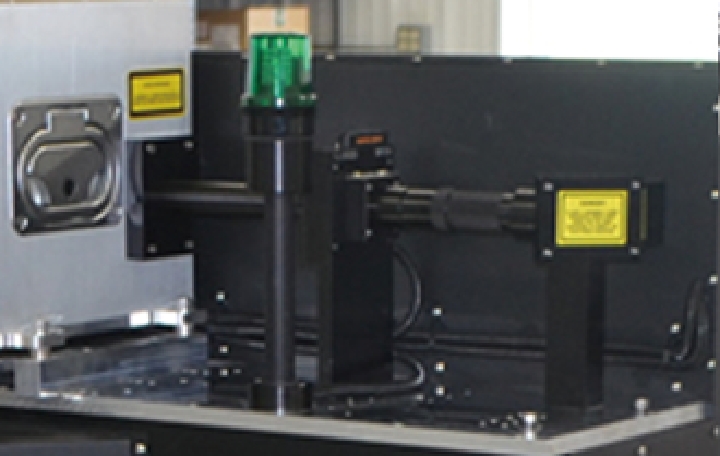

高性能 / 高品質なアメリカ製レーザー発振器を搭載
-
滑らかな曲線のカット、切断の高速化を実現
-
粉塵をワークテーブル下部より効率的に排出
-
高性能PCとモニターを本体に組み込み済み
-
レーザー光経路が露出しない設計、本体周囲に
非常停止ボタンを配置 -
高精度水冷チラーユニットを装備
-
高精度水冷チラーユニットを装備
製品情報
|
|
|
|
|---|---|---|---|
| 加工範囲 | 610×305mm | 610ｘ610mm | 915ｘ610mm |
| 最大収容高さ | 178mm | 254mm | 915ｘ610mm |
| 搭載加工出力 | CO2／30W,40W | CO2／40W | CO2／40W,50W |
| レーザー発振器 | アルミ製ウェーブガイド方式 炭酸ガスレーザー（10.62㎛波長） | ||
| 内蔵メモリ容量 | 1GB | ||
| 加工モード | ラスターモード／ベクターモード／ラスター・ベクターモード | ||
| モーションコントロール | ステッピングモーター（X軸）/デュアルステッピングモーター（Y軸） | ||
| X軸モーションベアリング | ステンレス製ネバーウェアーベアリング | ||
| 駆動ベルト | ケブラー繊維内蔵ウレタン駆動ベルト | ||
| Y軸駆動解像度 | 任意段階可変75～1200dpi | ||
| スピード/パワーコントロール | コンピューター又は、パネル操作による0.01～100％可変 | ||
| PC接続インターフェース | 10Base-T Ethernet、USB接続、ワイヤレス接続/Windows7／8／10に対応 | ||
| 本体外形寸法（WｘDｘH) | 1003ｘ673ｘ455mm | 1055ｘ834ｘ967mm | 1359ｘ834ｘ967mm |
| 本体重量 | 63㎏ | 102㎏ | 117㎏ |
| 電源 | 単相120～240V Max15A 50／60Hz | ||
| 排気接続口径 | 外寸4インチ（102mm）径ｘ1 | ||
| レーザー安全基準 | 米FDA規格 Class2R JIS Class1準拠 | ||
| 標準装備 |
レーザーダッシュボード（ソフトウェアスイート）、オートフォーカス、ネバーウェアベアリング ウェーブガイドレーザー発振器、ジョブマネージャー、レッドドットポインター、セーフガード、ワーク内LED照明 エアーアシスト、IRISTMカメラシステム（1CCD）、ラディアンス高解像度光学システム、ベクターハニカムテーブル |
||
| IRISTMカメラポジションシステム | シングルCCDオーバーヘッドカメラ | ダブルCCDオーバーヘッドカメラ | |
